038 小氣老爸的DIY露營裝備 ( 車泊基本裝備 )
小氣老爸我開的是grand livina 1.8 , 雖然無法像廂型車般有寬敞大空間, 但很幸運的只要二三排座椅打平即平整, 不須另外層架床板就可躺平睡覺
而從露營轉戰車泊約一年多, 吸收學習車床前輩的經驗分享, 讓我的車泊配備越來越齊全, 以下分享我認為幾項基本裝備的DIY供大家參考指教
===== 折疊床墊 ====
雖然二三排座椅打平即平整可睡覺, 但還是要鋪上床墊才會更舒適
因為我不認床很好睡, 故費用較高較舒適的充氣床, 乳膠床墊等自然暫不考慮, 因而選擇這種便宜的寶寶摺疊爬行墊來鋪平就好
但若是有帶小女兒一起車泊時, 則直接從家裡多帶單人三折睡墊, 增加床墊厚度會讓妹妹好睡些
其實我並沒有特別買這爬行墊, 這是當初使用雙峰帳時, 想要壓低內帳高度, 所以買了兩組爬行墊要替代充氣床, 只可惜老婆小孩睡不慣爬行墊因而成為閒置裝備XD
雖然二三排座椅打平即平整, 但是座椅間的間隙過大( 約10cm ) 只靠爬行墊會撐不住, 於是找了薄木板來鋪平解決間隙問題
這薄木板也是露營裝備, 記得當年剛露營時, 為了不讓帳篷在碎石區太踮腳, 於是準備了10片薄木板( 90*60cm ) 來鋪設於地墊與內帳間, 屬自備護草墊或棧板的概念 ( 小氣老爸第16露內有介紹使用 )
車內空間約 175深 * 120寬( 輪拱只有100cm ), 而爬行墊有 200 * 150cm , 面積夠大可以順著車內形狀裁切
以中央線為基準做好記號, 順著車內形狀畫出來線條, 等待裁切
( 因為兩邊都須做記號與裁切, 所以中央線是很重要的! )
裁切好後原摺痕仍可使用, 折疊收納後利用綁帶固定,
這樣鋪設剛好為單人模式( 厚度變雙倍較舒適 )
裁切好的爬行墊展開樣貌
雙人模式鋪設, 整體相當平整舒適
第二排座椅收納時, 座墊角度有點拱起, 但剛好當頭枕處所以不妨礙
床墊鋪好後, 行李裝備也要開始就位
若是小女兒同行時, 我會多帶單人三折睡墊來增加舒適度
======== 車窗遮陽隔熱墊 ==========
車窗錫箔墊( 或窗簾), 除了白天可遮陽隔熱外, 在夜間車內開燈活動時也可增加隱私( 無遮蔽時車外可看到開燈的車內一清二楚 ), 還有也可防無聊人士照手電筒偷窺車內
利用報紙來畫描出車窗大小
利用露營的舊錫箔墊來裁切各車窗大小( 記得預留華司凸緣 )
這是車尾門車窗的遮蔽
第二三排車窗的遮蔽
錫箔面朝外
錫箔墊保留華司的凸緣
將磁鐵固定於車框上, 而在錫箔墊的相對位置上固定華司, 如此錫箔墊就可以磁吸固定了
這是清晨在車內看遮蔽效果, 舊錫箔墊雖然薄了點, 但遮蔽效果還是有效 ( 小氣老爸第74露 )
半開錫箔墊檢視, 車內陰暗與車外明亮相當分明
上圖是夜間在車外可清楚看到開燈的車內情況
下圖是夜間在車外無法看透有遮蔽的車內情況
======== 車窗防蚊網 =========
開車窗通風, 但又擔心蚊蟲滋擾, 所以罩上防蚊網是最簡單的方式
利用手上很久沒使用的吊掛蚊帳拆解當材料( 所以才會白色紗網 ), 先量好車窗的寬度與高度( 寬度記得多加一些車縫距離 ), 裁切兩倍大小對折後, 兩邊車縫( 我是手縫 )起來便可完成, 這屬於最簡單的防蚊網裝備
就算鬆垮垮也不影響功能, 很簡單的! XD
======= 車尾門紗網 ===========
利用同一塊蚊帳的紗網 ( 誰叫他那麼大張 XD ), 裁切兩塊進行車尾門紗網的縫製, 整個雛型都已經出現了, 但就是中間銜接處搞不定 ( 可方便進出但要自動恢復無縫隙不影響防蚊功能 ), 卡關後只能放棄另尋出路
後來房間使用的防蚊門簾淘汰了, 讓我突發奇想的把他套用在車尾門上
長度過長( 門簾約200cm而車尾門只要約80cm ) , 太長裁掉就好
寬度不足( 門簾只有90cm 而車尾門最寬處約120cm ), 不足寬加布補足就好
最重要的是門簾有現成的磁性開口可解決我先前卡關的門檻, 想好就放手去做吧!
利用廢棄的抱枕套來補足寬度不足之處
接起來的尺寸足夠車尾門使用, 那就開始手縫固定
上緣與兩側在適當位置縫上強力磁鐵方便固定
為何強調是當位置?
雖然車體大部分都是鐵殼, 但保險桿部分是塑膠無法使用磁鐵吸磁, 照片是我磁鐵吸到塑膠殼後才特別重新對應螺絲位置縫上磁鐵 XD
固定磁鐵的方式也很單純, 用碎布包住磁鐵後再縫起來就好! XD
兩側約各縫上3~4個磁鐵固定即可
作品完成實際使用後, 功能性沒問題
這是從車內往外看的視角, 車尾視線無遮蔽, 很好! XD
======= 車尾門連桿 ==========
車尾門連桿的作用是半開車尾門來達到增加車內換氣通道, 又兼具部分的安全防護( 車尾門半開固定 )
市售車尾門連桿價格差異大, 我下不了手只好找材料來DIY
在五金行內找了三分卸扣, 伸縮器, 吊環等五金扣件來組合, 拼出這樣的尺寸, 滿像一回事的! XD
( 伸縮器的兩端螺桿剛好是正逆牙, 所以只能換掉一組正牙螺桿來拼接卸扣 )
卸扣固定在車尾, 雛形出現了
我所找的伸縮器其O環太粗, 無法直接扣到車尾門鎖上, 只好DIY延伸扣環來使用
結合後看起來功能正常, 也可以調整長短, 但是略顯笨重些!
且若晚上開那麼大的縫隙睡覺我會怕怕的! XD
經過第一組的組合使用後, 感覺有改善空間, 於是第二組就這樣誕生
我改找兩分的卸扣與扣環還有螺桿, 整個輕量化, 而且我覺得並不需要伸縮器的調整長短功能
整個組合起來輕盈多了
實際組合使用起來是OK的
但是雖然取消伸縮功能但發現螺桿似乎還是留太長了, 仍有睡覺被摸腳的疑慮 XD
這是最後拍版定案的常用規格尺寸
因為我發現兩分的卸扣可以直接扣在尾門鎖上, 不須另外買貴貴的扣環來結合
整組費用不到50元( 我記得兩分卸扣約20元/個 ), 算是更節省
較小號的尾門連桿扣在車尾上, 不占空間了!
這次刻意把螺桿縮短, 讓寶特瓶無法滾出的縫隙, 這下睡覺可以安心不需擔心被摸腳了 XD
這個小木塊是參考車友分享所作的, 還真的可以減少尾門連桿的間隙晃動
少了這個間隙, 車尾門固定時會更穩固
========== 車尾門遮簾 =============
有時候懶得關車尾門, 可以直接拉簾增加隱私用途
車尾可用的固定點不多, 利用工廠廢棄的樣品鋁板凹折出照片中的形狀, 插在內裝縫隙上
如此就有伸縮桿的固定點可支撐
再來是利用報廢浴巾當門簾, 事先縫製好幾處吊帶即可
( 因為浴巾尺寸剛好與車尾門差不多大, 又有花色可選擇! XD )
尾門拉簾開啟狀
尾門拉簾關閉狀
======== 車窗通風百葉 =========
屬於車內通風的進階版, 因為車窗蚊帳雖可以透氣, 但若有動力的強制換氣會更佳
一般車友選用的是瓦楞板, 輕巧好施工, 塑料材質剛好也防水, 但我總覺得在車窗大面積下顯得材質有點虛軟
量測玻璃厚度約為4mm , 我手中慣用材料也有4mm薄木板, 那就直接以薄木板來施作, 等完成後再上漆防水就好喇! XD
觀察玻璃約深入窗框1cm , 所以理論上是窗戶寬度再左右各加1cm為封板寬度, 但考量薄木板無法彎折大角度進窗框, 所以實際製作尺寸為窗戶寬度再加1cm就好, 以靠單邊方式卡入後再置中, 如此理論上左右各有5mm進窗框固定
至於薄木板的上下尺寸, 因我會以玻璃上頂來固定板材, 故薄木板約安裝2/3高度左右, 玻璃保留約1/3
在幾番修邊修正後, 好不容易薄木板順利卡入窗框中
接下來就是通風百葉的開孔位置, 雖然我的百葉可以防雨, 但是車窗已經有晴雨窗, 在不浪費功能下就安置於晴雨窗下吧! XD
從側面觀察, 讓通風百葉的上緣剛好在晴雨窗下, 可別卡到裝不上去
在此解說一下我通風百葉模組的製作方法
將棧板料以踞台裁切出2*2cm的角料, 這規格我覺得比較好施作( 尺寸太小工沒那麼細緻, 尺寸太大則裝在車窗上會太凸出 )
百葉窗框就以2*2cm角料處哩, 而百葉的斜板則是工廠廢棄的ABS板料, 在木框上斜鋸凹槽便可固定ABS板料, 達到防雨遮陽光的朝下出風口樣式
若是再製時應該會把ABS板料更換為鐵片類, 因為實際使用後發現, 長條狀的ABS板在陽光下曝曬後會過熱軟化, 你會看到百葉葉片呈現波浪狀! XD
在通風百葉內面加裝不銹鋼紗網來防蟲
這是加裝不銹鋼紗網後的正面視角
通風百葉尺寸是依照兩組12*12cm的排風扇規格訂立
接下來就是把通風百葉固定於板外, 而板內則是固定排風扇 ( 中間記得挖孔 ! XD )
至於薄木板下緣車窗玻璃頂住的位置, 則是固定兩片木板, 形成一個凹槽讓玻璃可以卡入即可 ( 錫箔墊的作用是玻璃窗車內隱私遮蔽用 )
這是側視圖
左邊是玻璃上升時可卡入的凹槽設計, 記得錫箔面是在車內側
右邊則是通風百葉與排風扇的內外固定狀態
兩台排風扇的線路並聯, 集中一個電源孔來接12V電源
這是使用行動電源盒2.0版來做排風扇送電測試 ( 總要測試風扇是否能動? 排風方向是否正確沒裝錯? XD )
終於到營地準備來實測作品, 我的車窗百葉共做了兩塊, 一塊有排風扇( 排風 )而另一塊只有百葉通風( 進氣 ), ,
( 小氣老爸第70露的金山清水溪營地 )
實際安裝在車上與送電測試, 功能OK
這是另一側純通風百葉的樣貌
既然通風百葉板的功能沒問題, 回工廠後就上黑漆來防水吧!
上漆後的實測 ( 小氣老爸第74露的九份自在草堂 )
由於車窗非規規矩矩的四邊形( 他是有斜角的 ), 所以在照片左下方處, 會出現車窗斜角下的縫隙, 這暫時無概念如何一體製作
縫隙的近照
所以目前每次使用時, 便以膠帶貼合填縫隙暫代 XD
從車內角度看通風百葉板, 車窗遮陽隔熱墊, 折疊床墊….等的安裝使用情況
======== 簡易車尾帳 =========
車尾帳屬於車泊的延伸空間, 對於我們這種車內只能睡覺的小車而言, 有個車尾活動空間是需要的
( 但也只限露營區或野營時使用較佳, 若是停車場則容易引起側目與觀感差的問題衍生 )

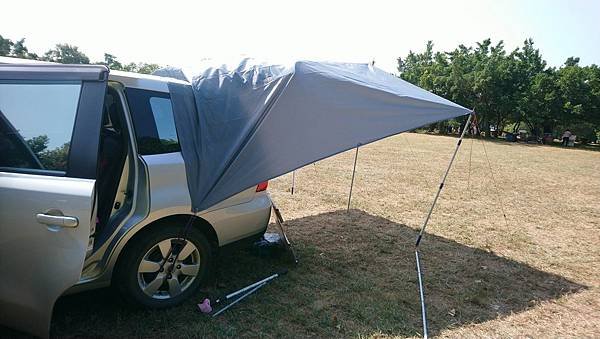

在參加過去年台中的十萬大軍園遊會後, 參考車友以天幕搭設車尾帳的方式納為己用
靠車尾部分使用彈性繩固定在兩個後輪上, 當然這部分也可使用強力吸盤代替
而彈性繩固定法使用一次後發覺掛勾部分會磨傷車體, 於是後來增加了護套來做保護( 其實就是套雙襪子 XD )
我是使用3*3m的天幕, 車側端3m剛好跨到後輪輪拱
而車尾延伸部分就立三支營柱與拉營繩固定即可
這是另一角度的車尾帳, 多一根中柱算是拉高中線增加活動高度外, 也可讓雨水往兩側排除
而3*3m 天幕寬度不超過3m, 車尾延伸不超過2.5 m ( 一部分涵蓋車尾門 ), 屬不佔用太大空間也剛好夠用, 我覺得方便最重要!
後記 :
- 以上為我加入車泊行列後, 觀察學習到的幾項基本裝備DIY , 若無法DIY者也可以購買現成產品使用
- 未來應該還會有新增項目時再整理一起公佈分享
